Центраторы наружные звеньевые ЦЗН
- В наличии
- Код: ЦЗН-531
114 220 ₸
+7 (701) 345-26-42
Склад: Атыраувозврат товара в течение 14 дней по договоренности
Центраторы наружные звеньевые ЦЗН
114 220 ₸
В наличии+7 (701) 345-26-42
Склад: АтырауОписание
Характеристики
Информация для заказа

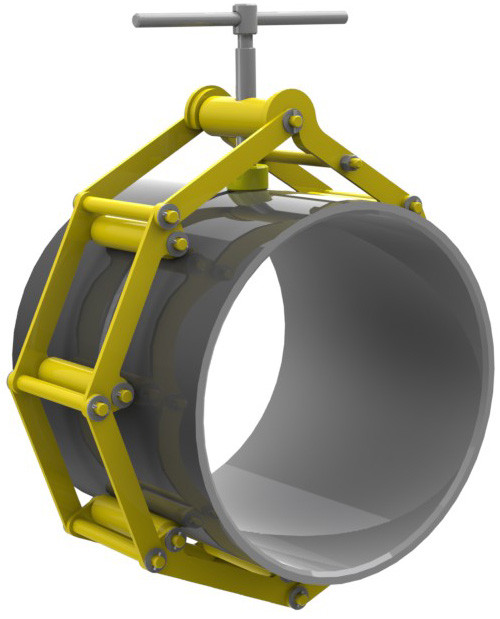

Центратор наружный звенный ЦЗН
1. Звено; 2. Связующая кость; 3. Крюк; 4. Винт; 5. Гайка; 6. Пятка; 7. Ручка; 8. Ось опорная; 9. Ось.
1. Фланец; 2. Ось; 3. Крепеж левый; 4. Крепеж правый; 5. Винт; 6. Гайка; 7. Ручка;
Центратор наружный звенный с ручным приводом необходим для центровки стыков труб при сварке в полевых условиях. Звенные центраторы - шарнирный многогранник из звеньев и нажимных роликов.
Центраторы ЦЗН производятся с опорным подшипником, сталь 20, толщина 6мм, резьба М27х3.
По желанию центраторы ЦЗН производятся с трапецидальной упорной резьбой 30х6.
Усиленный звенный центратор с 530мм до 1720мм производится с двойной штангой (сталь 20, толщина 5мм).
| Техническая характеристика | |||||||||||
| w | 273 | 325 | 377 | 426 | 530 | 630 | 720 | 820 | 1020 | 1220 | 1420 |
| Колличество звеньев, шт. | 6 | 6 | 6 | 8 | 8 | 12 | 12 | 12 | 14 | 16 | 18 |
| Масса, кг | 21,6 | 25,9 | 26,4 | 26,9 | 28 | 32,2 | 37,4 | 38,3 | 44,1 | 49,8 | 51,5 |
| Марка оборудования | Технические характеристики |
| ЦЗН-51 | диаметр трубы 57 мм |
| ЦЗН-71 | диаметр трубы 76 мм |
| ЦЗН-81 | диаметр трубы 89 мм |
| ЦЗН-111 | диаметр трубы 108-114 мм |
| ЦЗН-151 | диаметр трубы 159-168 мм |
| ЦЗН-211 | диаметр трубы 219 мм |
| ЦЗН-271 | диаметр трубы 273 мм |
| ЦЗН-321 | диаметр трубы 325 мм |
| ЦЗН-371 | диаметр трубы 377 мм |
| ЦЗН-421 | диаметр трубы 426 мм |
| ЦЗН-531 | диаметр трубы 530 мм |
| ЦЗН-631 | диаметр трубы 630 мм |
| ЦЗН-721 | диаметр трубы 720 мм |
| ЦЗН-821 | диаметр трубы 820 мм |
| ЦЗН-1021 | диаметр трубы 1020 мм |
| ЦЗН-1061 | диаметр трубы 1067 мм |
| ЦЗН-1221 | диаметр трубы 1220 мм |
| ЦЗН-1421 | диаметр трубы 1420 мм |
| Основные атрибуты | |
|---|---|
| Диаметр трубы мм | D 530 |
- Цена: 114 220 ₸
